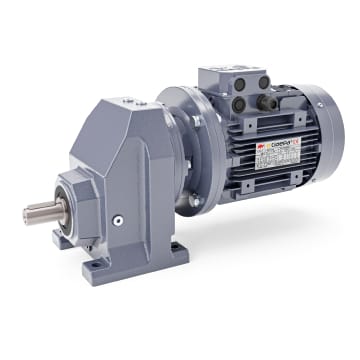

Moto reductores de engranajes 1 estágio

Características de Construção

A Série CXM é composta por redutores coaxiais de engrenagens cilíndricas helicoidais de um único estágio, projetados para oferecer máxima eficiência, precisão e robustez em um formato compacto.

• Engrenagens:
  Fabricadas em aço F-1540 cementado e retificado, com dureza superficial de 58–60 HRC e acabamento conforme qualidade 6 DIN 3962, garantindo transmissão silenciosa, precisa e de alta durabilidade.
• Eixos:
  Construídos em aço F-1250 temperado, com dureza de 56–59 HRC, proporcionando excelente resistência ao desgaste e alta capacidade de carga.
• Carcaça:
  Produzida em ferro fundido cinzento GG-25 para todos os tamanhos, oferecendo alta rigidez estrutural e ótimo desempenho diante de vibrações e esforços dinâmicos.


• Retentores e rolamentos:
  Equipados com retentores de NITRILA BUTADIENO (NBR) conforme DIN 3760, e rolamentos de alta precisão, assegurando vedação eficiente e funcionamento suave.
• Proteção superficial:
  Aplicação de primer epóxi bicomponente e acabamento com esmalte monocamada bicomponente na cor cinza RAL 7031, proporcionando excelente proteção contra corrosão e desgaste ambiental.

Resultado: redutores compactos, confiáveis e competitivos, ideais para aplicações industriais que exigem alta eficiência, baixo ruído e manutenção mínima.

Montagem do Redutor

Para garantir um desempenho ideal e prolongar a vida útil do equipamento, recomenda-se observar as seguintes instruções:

1. Montar o redutor sobre uma superfície plana, rígida e estável, evitando deformações ou vibrações indesejadas.
2. Em condições de cargas irregulares, partidas frequentes ou impactos, recomenda-se utilizar acoplamentos elásticos, embreagens ou limitadores de torque.
3. Caso seja aplicada pintura adicional ao conjunto, proteger os retentores para evitar ressecamento ou perda de vedação.
4. As peças acopladas ao eixo de saída devem atender às tolerâncias ISO H7 ou h6, tanto para eixo maciço quanto para eixo oco.

Manutenção

Os redutores CXM-57, CXM-67, CXM-77 e CXM-87 são fornecidos com lubrificação permanente de fábrica, eliminando a necessidade de manutenção periódica.

Nos modelos especiais ou versões sem lubrificação permanente, recomenda-se:

• Efetuar a primeira troca de óleo após 300 horas de funcionamento.
• Realizar uma limpeza interna com óleo de lavagem tipo RENOCLEAN HISTOL (FUCHS) ou equivalente.
• Posteriormente, substituir o óleo a cada 4.000 horas de operação e verificar periodicamente os níveis.
• Não misturar óleos minerais com sintéticos, para evitar incompatibilidades químicas.

Lubrificação

Os tamanhos CXM-57, CXM-67, CXM-77 e CXM-87 possuem lubrificação permanente aplicada em fábrica, utilizando óleos refinados de alta qualidade, enriquecidos com aditivos:

• Antioxidantes
• Antidesgaste
• Protetores para ferro, cobre e ligas metálicas

Atendem às seguintes normas internacionais de qualidade:

• CLP DIN 51517-3
• FZG nível 12
• API GL-4
• US 224
• AGMA 250-04

Graças à sua lubrificação selada, esses redutores não necessitam de manutenção durante toda a vida útil operacional, garantindo um funcionamento confiável, eficiente e livre de falhas.
