Motoreduktor ślimakowy

Motoreduktor ślimakowy

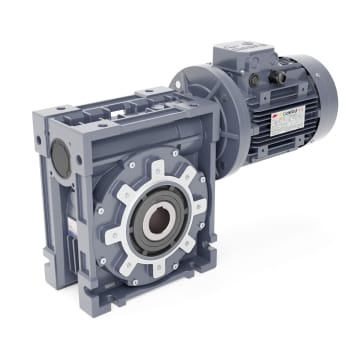

KM Motoreduktor ślimakowy

Nasz motoreduktor ślimakowy z serii KM jest zbudowany z sześciennego aluminiowego korpusu formowanego wtryskowo, który może być sprzężony z dowolnej z trzech stron.

Sztywność tego motoreduktora ślimakowego wynika z faktu, że sam blok utrzymuje napięcie między ślimakiem a kołem ślimakowym. Dlatego też, mimo że jego współczynnik serwisowy zmniejsza się w stosunku do żeliwa szarego, utrzymujemy odpowiednie standardy sztywności. W Cidepa Sincron znajdziesz niezawodny motoreduktor ślimakowy KM.

Wyszukiwarka:

Cechy konstrukcyjne

Motoreduktor ślimakowy składa się z trzech podstawowych elementów: obudowy, śruby ślimakowej oraz koła ślimakowego. Obudowy we wszystkich rozmiarach są wykonane z odlewu ciśnieniowego aluminium, co zapewnia doskonałą sprawność w aplikacjach wymagających lekkich napędów, przy wydajności porównywalnej z rozwiązaniami z żeliwa szarego.

Śruba ślimakowa wykonana jest ze stali hartowanej i odpuszczonej, z precyzyjnie szlifowanymi bokami zębów. Koło ślimakowe produkowane jest z odlewanego odśrodkowo brązu DIN (GZ-CuSn 12 Ni), osadzonego na stalowym rdzeniu. Wysoka jakość obróbki tych dwóch kluczowych komponentów przekłada się na wysoką sprawność i niski poziom hałasu generowanego przez motoreduktor.

Wał wyjściowy ma konstrukcję wydrążoną, jednak umożliwia również montaż dodatkowego wału pełnego (tzw. fałszywego wału), co zwiększa elastyczność konfiguracji motoreduktora.

Dzięki zastosowaniu uszczelek z kauczuku nitrylowo-butadienowego (NBR), zgodnych z normą DIN 3760, łożysk o wysokiej trwałości oraz estetycznego wykończenia w kolorze aluminium, motoreduktor ten stanowi jedną z najlepszych alternatyw w swojej klasie dostępnych na rynku.



Montaż motoreduktora ślimakowego

Podczas montażu motoreduktora ślimakowego należy wziąć pod uwagę następujące wytyczne, mające na celu zapewnienie jego prawidłowego funkcjonowania:

  • Stabilne zamocowanie motoreduktora na płaskiej i sztywnej powierzchni, co pozwala uniknąć drgań oraz niepożądanych naprężeń mechanicznych.

  • W przypadku nierównomiernych obciążeń lub częstych rozruchów zaleca się zastosowanie sprzęgieł elastycznych, ograniczników momentu obrotowego lub innych elementów kompensujących.

  • Jeśli konieczne jest malowanie przekładni, należy starannie zabezpieczyć uszczelki, aby zapobiec ich wysychaniu oraz utracie szczelności.

  • Elementy montowane na wałach wyjściowych motoreduktora powinny być obrobione z zachowaniem tolerancji ISO H7 lub H6 dla wału drążonego.



Nieodwracalność

Czynnik ten należy uwzględnić w sytuacji, gdy wał wyjściowy motoreduktora jest napędzany, a nie napędzający. Mając na uwadze, że jedną z charakterystycznych cech przekładni ślimakowej jest jej nieodwracalność – czyli brak możliwości napędu od strony wału wyjściowego – należy zauważyć, że zagwarantowanie pełnej nieodwracalności jest praktycznie niemożliwe ze względu na wpływ czynników zewnętrznych, takich jak drgania, luz mechaniczny itp.

Dlatego w przypadkach, gdy aplikacja wymaga całkowitej nieodwracalności, zaleca się stosowanie zewnętrznych hamulców o odpowiednio dobranej mocy, które skutecznie zapobiegną niepożądanemu poślizgowi.

Jako wskazówkę techniczną przyjmuje się, że warunek nieodwracalności spełniony jest, gdy:

  • sprawność < 0,55 (zob. tabela charakterystyk technicznych).



Konserwacja

Ten typ motoreduktora posiada stałe smarowanie fabryczne, dzięki czemu nie wymaga żadnej konserwacji podczas eksploatacji.

Smarowanie przekładni ślimakowej realizowane jest przy użyciu wysokiej jakości, rafinowanych olejów z dodatkami uszlachetniającymi – w szczególności przeciwutleniającymi, przeciwzużyciowymi oraz chroniącymi elementy ze stopów Fe i Cu. Zastosowany olej spełnia wymagania norm: CLP DIN 51517-3, FZG poziom 12, API GL-4, US 224, AGMA 250-04. Dzięki temu motoreduktor pracuje niezawodnie i bezobsługowo przez cały okres użytkowania.
